4.3 Étape 3 : programmation

4.3.5 Connaître les adresses

Sélectionner la variable dans un participant.

En sélectionnant une variable, la fenêtre va afficher les adresses de groupe où la variable est affectée.

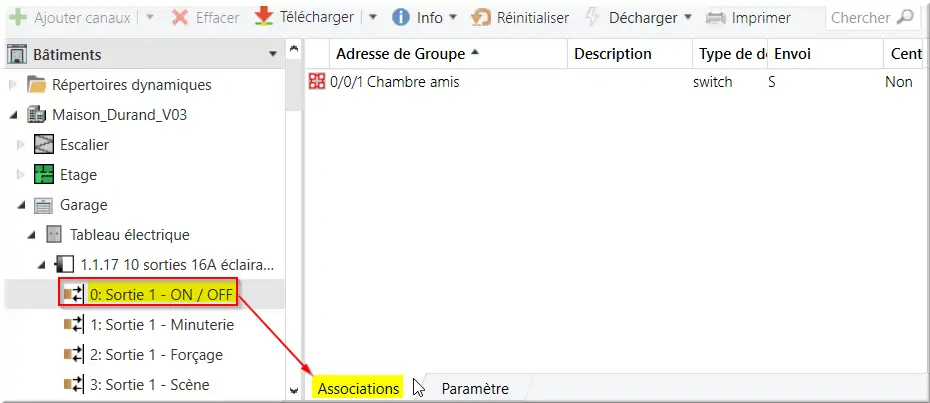

Figure 28 : références d’affectation d’une variable

Sélectionner un participant

En sélectionnant un participant, on affiche les liens qu’il suffit de consulter dans la colonne « adresses de groupe ».

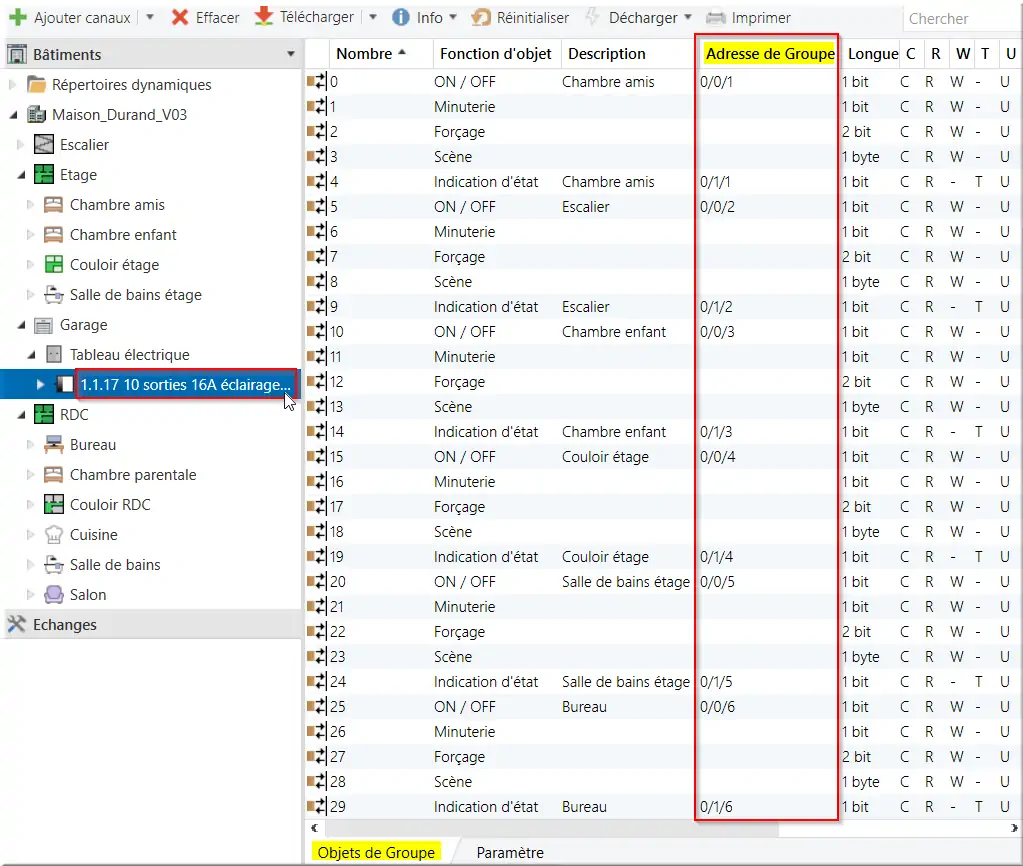

Figure 29 : référence des adresses de groupe d’un participant

Sélectionner une adresse de groupe

En sélectionnant une adresse de groupe, on affiche les variables qui lui sont affectées.

Figure 30 : référence des variables affectées à une adresse de groupe

Lorsque vous liez plusieurs variables (une commande et un actionneur par exemple), assurez-vous que les variables possèdent la même longueur (1 bit, 1 byte…).
